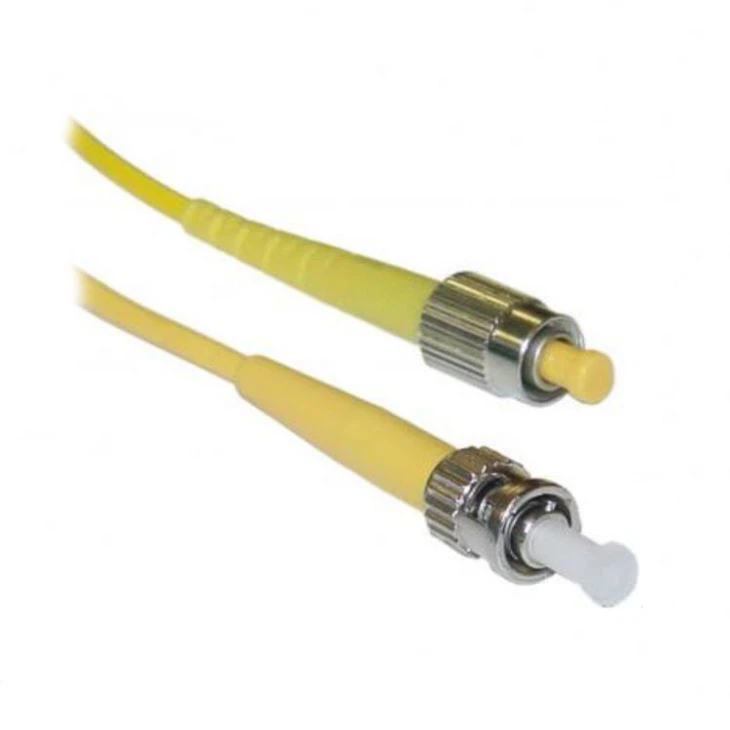

Волоконно-оптичні з'єднувачі FC UPC

Волоконно-оптичні з'єднувачі FC UPC

Вперше цей роз’єм був розроблений Японією NTT. FC - це абревіатура Ferrule Connector, що вказує на те, що зовнішній метод армування полягає у використанні металевої втулки, а спосіб кріплення - гвинтова пряжка. Найбільш ранній роз'єм типу FC, сполучна торцева частина керамічного штиря, що використовується, є площинним методом контакту (FC). Цей тип з'єднувачів простий за структурою, простий в експлуатації і простий у виготовленні, але кінець волокна є більш чутливим до пилу, а відбиття Френеля легко виготовити, і важче поліпшити ефективність повернення втрат. Пізніше цей тип роз'єму було вдосконалено за допомогою сферичного штифта (ПК) із сполученим торцем, а зовнішня структура не була змінена, що значно покращило ефективність вставки та втрати при поверненні.

Технічні характеристики продукту:

Програми:
CATV
Метро
Випробувальне обладнання
Установки приміщення
Мережі обробки даних
Телекомунікаційні мережі
Локальні мережі (локальні мережі)
Широкообласні мережі (WANS)
Активне завершення роботи пристрою

Особливості:
Низькі втрати на вставці та великі втрати на повернення
Латунний корпус з нікельованим покриттям
Черевики в стилі Telcordia
Висока точність вирівнювання
Свободно плаваюча керамічна накладка
Точний ключ проти обертання та стійкий до корозії корпус

Поширеними волоконно-оптичними роз’ємами в лабораторії є FC / PC та FC / APC. FC тут стосується контактного контактора, який являє собою металеву втулку, виготовлену зі сталі (одна відмінність між волоконно-оптичними з'єднувачами та кабельними з'єднувачами полягає в металевій текстурі, кабельні з'єднувачі в основному виготовляються з міді, для хорошої провідності; і з'єднувачі оптичного волокна Немає електрики , а мідь м’яка, дорога і іржава). Що стосується металевих роз’ємів, ці дві абревіатури часто ігноруються. Наприклад, FC / PC можна умовно назвати ПК, тоді як APC відноситься до FC / APC. ПК позначає тісний контакт (фізичний контакт), який також є тісним контактом. Відповідно до різниці повернених втрат з'єднувач ділиться на ПК, SPC, UPC та APC. SPC відноситься до надфізичного контакту, UPC - до надфізичного контакту. Зворотні втрати, визначені галузевими стандартами ПК, SPC та UPC, становлять -35 дБ, -40 дБ та -50 дБ (повернення втрат стосується того, яка частина світла відбивається торцем роз'єму, чим менше повернення втрат, тим краще , звичайно Ви також можете сказати, що чим більша величина поверненої втрати, тим краще, незалежно від знаку мінус спереду). Різні з'єднувачі в принципі не можна змішувати, але торці волокон ПК, SPC та UPC є рівними, і різниця полягає в якості шліфування. Тому змішане з'єднання ПК, SPC та UPC не буде формувати постійний роз'єм. Фізичні збитки. APC - це зовсім інше. Його торцева поверхня відшліфована під кутом 8 градусів, щоб зменшити відображення. Його стандартна втрата віддачі становить -60 дБ. Роз'єм APC можна підключити лише до APC. Оскільки структура APC повністю відрізняється від структури ПК, якщо ці два роз'єми з'єднані фланцем, торцева частина волокна роз'єму буде пошкоджена. Спосіб підключення APC до ПК реалізується за допомогою перемички волокна, перетвореної з ПК в APC. Крім того, слід зазначити, що з'єднувачі APC, як правило, мають зелений колір (жовті волокна - це лише одномодові волокна), і людське око може бачити нахил торцевої поверхні волокна. Тому, щоб уникнути плутанини у використанні роз’ємів під час експерименту (щоб уникнути руйнування вхідних портів, таких як спектрометри), при придбанні лазерів, перемичок тощо, виробник повинен однаково вимагати надати роз'єми APC. FC / PC FC / UPC FC / APC може бути змішаним підключенням, ослаблення сигналу буде не дуже великим, відповідно до національного стандарту втрати на введення повинні бути менше 0,5 дБ. Застосування в основному залежить від типу адаптера. Як правило, існує багато FC для комунікаційних ODF-стійок, багато SC для оптичних портів обладнання, а також багато ST в LAN та трансляції.

Сертифікати:

Заводська майстерня:
