MPO CABLE (MULTI - PUSS FIBER - на кабелі) - це високий - волоконно -оптичний кабель щільності, який використовує роз'єм MPO (Multi -. Кабель MPO може інтегрувати кілька оптичних волокон в один роз'єм, як правило, з різними конфігураціями щільності, такими як 12, 24, 36, 48, 72 тощо, і підходить для середовищ з високими вимогами до пропускної здатності та простором, такими як центри обробки даних, мережі підприємств та телекомунікаційні інфраструктури.
Основні особливості кабелю MPO
Висока щільність кабелю MPO: кабель MPO призначений для економії місця, особливо там, де потрібно підключити велику кількість оптичних волокон. Кілька оптичних волокон підключаються через один роз'єм, ефективно збільшуючи щільність з'єднання.
Швидке розгортання: кабелі MPO зазвичай підключаються - і - розіграші відтворення, які зручні та швидкі для встановлення, зменшуючи складність проводки та конфігурації.
Мультимодні та одиночні - Параметри режиму: Кабелі MPO можуть бути застосовані до різних типів оптичних волоконних технологій, включаючи одиночні - волокна та мультимодове волокно, щоб відповідати різним відстаням передачі та вимогам пропускної здатності.
Висока пропускна здатність: шляхом передачі даних через декілька оптичних волокон одночасно кабелі MPO можуть підтримувати більш високу швидкість передачі даних і підходять для 10 г, 40 г, 100 г та вищих конфігурацій мережі.
Модульна конструкція: оптичні кабелі MPO сумісні з іншими волоконними аксесуарами та обладнанням (наприклад, рамками розподілу волокон та панелями патчів) для підтримки гнучких мережевих топологій.
Надійність та довговічність: Враховуючи потреби центрів обробки даних та телекомунікаційних середовищ, оптичні кабелі MPO, як правило, розроблені з високими - якості матеріалів та структур, щоб забезпечити довгу стабільність та надійність строків.
Зручне управління волокнами: Оптичні кабелі MPO можуть зменшити складність управління проводкою та їх легко підтримувати та переналаштувати.
Налаштування: надайте різноманітні форми та варіанти полярності для задоволення різних потреб у мережі.
Оптична класифікація кабелю MPO
Оптичні кабелі MPO можна класифікувати відповідно до різних стандартів. Ось кілька основних методів класифікації:
1. Класифікація за типом волокна
Одиночний - Mode Fiber (SMF):
Підходить для тривалої передачі відстані -, зазвичай використовується в телекомунікаційних мережах та віддалених з'єднаннях.
Працюючи на довжинах хвиль 1310 нм або 1550 нм, він може підтримувати більші відстані передачі.
Мультимодове волокно (MMF):
Підходить для короткої - передачі відстані, яка зазвичай використовується в центрах обробки даних та підприємницьких мережах.
Довжини хвилі включають 850 нм та 1300 нм, що підтримує більш високу швидкість передачі даних, але коротші відстані передачі.
2. Класифікація за кількістю ядер
На основі кількості ядер оптичні кабелі MTP/MPO можна розділити на 8/12/16/24/48/72/144/288 ядра. Optico приймає налаштування відповідно до додатків з різними тарифами.
MTP 8/MPO 8 ВЛАСНИЙ Патч: Містить 8 оптичних волокон, вартість - Ефективна, підходить для загальних програм, які потребують низької втрати вставки.
MTP 12/MPO 12 волоконно -фірмовий шнур: містить 12 оптичних волокон, поширених у менших - Мережеві програми шкали. Поширений вибір для з'єднань 10G-40G та 40G-100G.
MTP 16/MPO 16 волоконно-фірмовий шнур: містить 16 оптичних волокон, 16 - основні оптичні кабелі спеціально розроблені для короткого відстань 400 г кабелів у центерах даних Hyperscale.
MTP 24/MPO 24 Волокно -патч -шнур, що містить 24 оптичні волокна, підходить для середнього - розгортання шкали і зазвичай використовується для мережевих з'єднань у центрах обробки даних. Використовується для встановлення 100 ГБаз - SR10 Посилання з високим використанням ресурсів.
MTP 36 /MPO 36 Волокно -патч -шнур, MTP 48 /MPO 48 Волокологічний шнур MTP 72 /MPO 72 Патч волокна, MTP 98 /MPO 98 Core Fiber Patch Patch, MTP 144 /MPO 144 Core Fiber Patch, MTP 288 /MPO 288 Core Core Fiber Patch та інші високі {{12 Високі - Вимоги до щільності, велика кількість оптичних волокон може бути підключена через один роз'єм.
3 МПО оптичні кабелі класифікуються полярністю
Тип A (тип A): Сердеки волокна цього типу роз'єму MPO розташовані в одному положенні на обох кінцях.
Тип B (тип B): положення розташування ядра волокна протилежне, в основному використовується для перехресного з'єднання - між різними пристроями.
Тип С (тип С): Ядро волокна MPO типу C - пара сусідніх положень ядра волокна
Резюме
Класифікація оптичних кабелів MPO може допомогти інженерам мережі вибирати відповідні продукти відповідно до різних вимог до додатків, тим самим оптимізуючи продуктивність та ефективність мережі. Чи є у високому центрі даних про щільність- чи в мережі підприємства, вибрати правильний тип кабелю MPO має вирішальне значення.
4. Класифікація кабелів MPO за функцією
Патч -шнур MTP/MPO: Обидва кінці патч -шнура MTP/MPO оснащені з'єднувачами MTP®/MPO, як правило, з 8 - 144 оптичними волокнами, придатними для з'єднання різних пристроїв у шафі.
Кабель магістратури MTP/MPO: кабель магістратури MTP/MPO MTP/MPO Кабель магістралі має роз'єми MPO на обох кінцях, як правило, з сильною стійкістю до розтягування та стисків, придатними для з'єднувальних шаф та різних областей будівель.

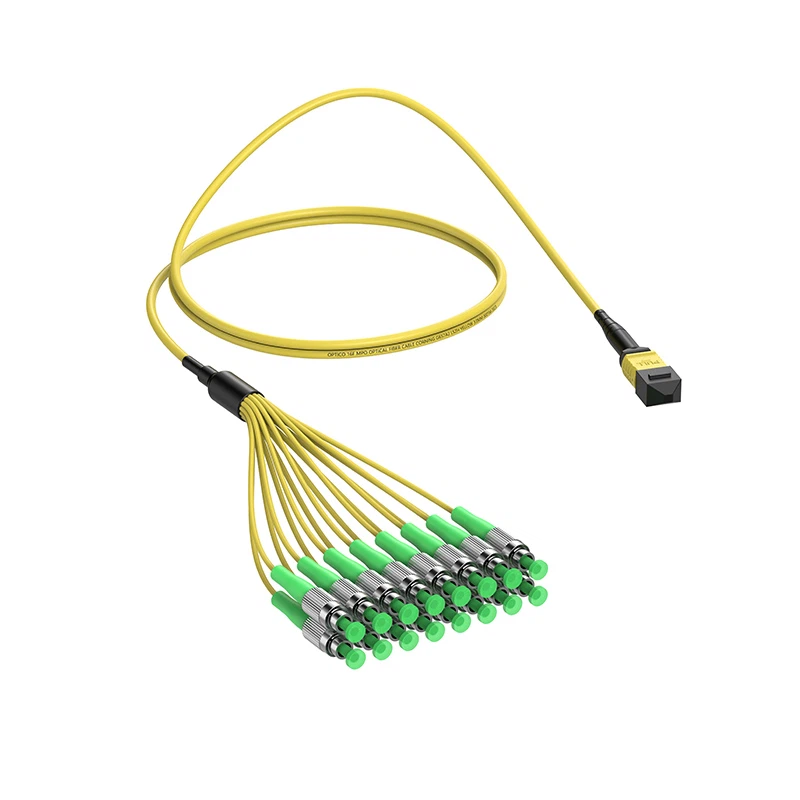

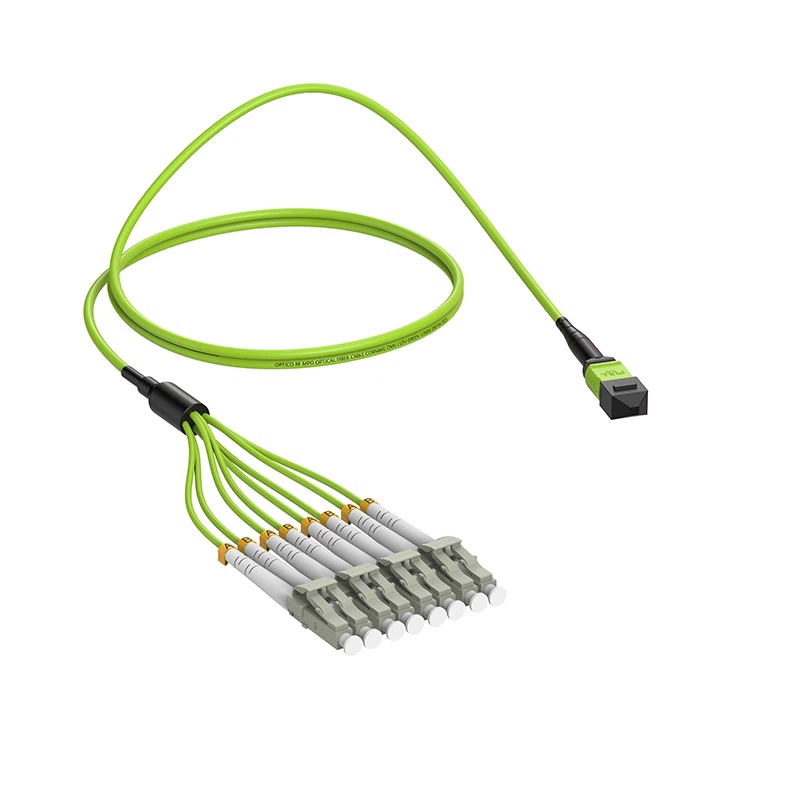

Кабель джгута MTP/MPO: кабель джгута MTP/MPO також називається кабелем гілки або вентилятором - кабелем, як правило, з роз'ємом MTP/MPO на одному кінці та роз'єм LC/FC/SC/Stem на іншому кінці, що підходить для короткого- Відстань 10G-40G та 25G-100G Пряме з'єднання.
Conversion Cable MTP/MPO: MTP/MPO Conversion Cable приймає вентилятор - OUT Design, який є таким же, як кабель MPO або вентилятор - випускний кабель. Він підтримує з'єднання декількох кількостей волокон та типів, придатних для потреб перетворення 10 г-12G та покращує використання волокон.
Більш часто використовувані конверсійні кабелі MTP/MPO мають 24-ядерну до 2 × 12-ядерну, 24-ядерну до 3 × 8-ядерну, 16-ядерну до 2 × 8-ядерну, 12-ядерну до 2 × 4-ядерну та 2 × 12-ядерну до 3 × 8-ядерну перемички MTP®/MPO. Вони особливо підходять для 10 г-40G, 40G-40G, 40G-100G та 40G-120G, які можуть усунути відходи волокон і значно покращити гнучкість систем кабелів MTP®/MPO.
5 МПО оптична класифікація кабелів за допомогою Sheath
Операції з оптичними кабелями MTP/MPO включають LSZH, OFNP та OFNR для задоволення потреб різних стандартів пожежної безпеки.
LSZH: Низький дим і галоген - безкоштовно, придатні для закритих місць, високої безпеки.
OFNP: найвищий рейтинг пожежі, придатний для встановлення в просторі повітряного потоку будівлі.
OFNR: Підходить для внутрішніх середовищ, таких як вали між поверхами, але не для вентиляційних ділянок.
Області застосування оптичних кабелів MPO
Центр обробки даних: Завдяки можливостям високої щільності та високою пропускною здатністю оптичні кабелі MPO дуже підходять для підключення основного комутаційного обладнання та серверів у центрах обробки даних.
Мережа телекомунікацій: У довгій - передача оптичної волокна відстані оптичні кабелі MPO також можуть використовуватися для підключення мереж хребта та різних пристроїв доступу.
Enterprise Network: багатомодові оптичні кабелі MPO широко використовуються в мережах локальної зони Enterprise (LAN) для підтримки короткої відстані -, висока - передача даних швидкості.
Коротше кажучи, оптичні кабелі MPO широко використовуються в сучасних оптичних волоконно -мережевих рішеннях з їх високою ефективністю та гнучкістю для задоволення зростаючих потреб пропускної здатності.
