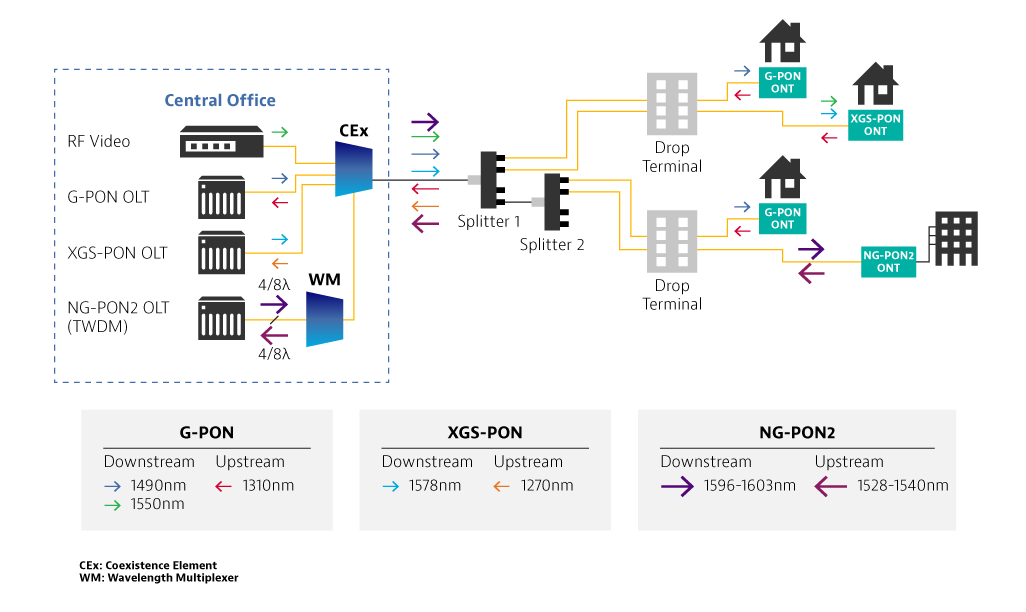

Пасивна оптична мережа (ПОН) в основному складається з оптичного лінійного терміналу (OLT) в центральному офісі і оптичного мережевого блоку (ONU) в кінці користувача. Це точка-багатопозиційна мережа з режимом трансляції в режимі зворотного зв'язку та поділу часу багаторазового доступу в uplink Він може гнучко складати деревоподібні, зоряні, автобусні та інші топологічні структури. У оптичній гілці потрібно встановити лише простий оптичний розгалужувач. Тому він має переваги економії оптичних кабельних ресурсів, розподілу ресурсів пропускної здатності, економії інвестицій в приміщення обладнання, а також побудови переваг швидкої швидкості мережі і низької комплексної вартості будівництва мережі.
Пасивна оптична мережа (ПОН) також може бути розділена на широкосмугову пасивну оптичну мережу (BPON), гігабітну пасивну оптичну мережу (GPON) і пасивну оптичну мережу Ethernet (EPON). Серед них частіше зустрічаються гігабітна пасивна оптична мережа (GPON) і пасивна оптична мережа Ethernet (EPON).
Гігабітна пасивна оптична мережа (GPON) є найновішою технологією пасивної оптичної мережі (PON). Його курс вниз за течією може досягати 2,48 Мбіт/с, який можуть бути спільними до 64 кінцевих користувачів. Крім того, Гігабітна пасивна оптична мережа (GPON) також може підтримувати багато вихідних протоколів і відповідати стандартам Ethernet, TDM і ATM, щоб надавати традиційні бізнес-послуги, такі як голосові та орендовані лінії на базі TDM, без зміни обладнання користувача.
Об'єм даних | Швидкість зворотного зв'язку становить 1,24 Мбіт/с або 2,48 Мбіт/с, а швидкість зворотного зв'язку - 622 Мбіт/с або 1,24 Гбіт/с |
Кількість кінцевих користувачів | Якщо відстань між терміналом оптичної лінії (OLT) і оптичним мережевим блоком (ОНУ) становить 20 км, вона може підтримувати 32 користувачів; Якщо відстань становить від 12 до 15 км, можна підтримувати 64 користувача; якщо відстань становить 30 км, то підтримуються лише 16 користувачів. |
Підтримуваний протокол | Ethernet, банкомат і TDM |
Пасивна оптична мережа Ethernet (EPON) - це пасивна оптична мережа (PON) на базі Ethernet. Він використовує технологію пасивної оптичної мережі (ПОН) на фізичному шарі, а також використовує протокол Ethernet на шарі посилань для використання пасивної Топологічна структура оптичної мережі (ПОН) реалізує доступ Ethernet. Тому пасивна оптична мережа Ethernet (EPON) поєднує в собі переваги технології пасивної оптичної мережі (ПОН) і технології Ethernet: низька вартість, висока пропускна здатність, сильна масштабованість, гнучка і швидка реорганізація сервісу, а також сумісність з існуючою сумісністю Ethernet і т.д.
Об'єм даних | Тарифи вгору за течією та вниз за течією 1,25 Гбіт/с |
Кількість кінцевих користувачів | Якщо відстань між терміналом оптичної лінії (OLT) і оптичним мережевим блоком (ONU) становить 20 км, підтримується не більше 32 користувачів |
Підтримуваний протокол | Ethernet |
Активне оптичне трансмісійне обладнання (фотоелектричне конвертаційне обладнання, активні оптоелектронні прилади та оптичні волокна тощо) також розгортається між центральним офісом і кінцем користувача активної оптичної мережі (AON), яку можна розділити на активне оптичне трансмісійне обладнання на базі PDH та SDH. Мережа (AON), активна оптична мережа (AON) на основі SDH зазвичай використовується в даний час. Він має швидкість доступу 155Mbs або 622Mbs, а відстань передачі може досягати 70 км без ретранслятора. Відрізняється від пасивної оптичної мережі (ПОН), сигнал, отриманий оптичним мережевим блоком (ОНУ) в активній оптичній мережі (AON), є сигналом після оптично-електрично-оптичного перетворення активного пристрою. Технологія активної оптичної мережі (AON) дуже зріла, але її вартість розгортання вища, ніж у пасивної оптичної мережі (ПОН).
Пасивна оптична мережа (ПОН) і активна оптична мережа (AON) мають свої особливості. В даний час пасивна оптична мережа (ПОН) частіше зустрічається в клітковині до домашньої (FTTH) мережі.
