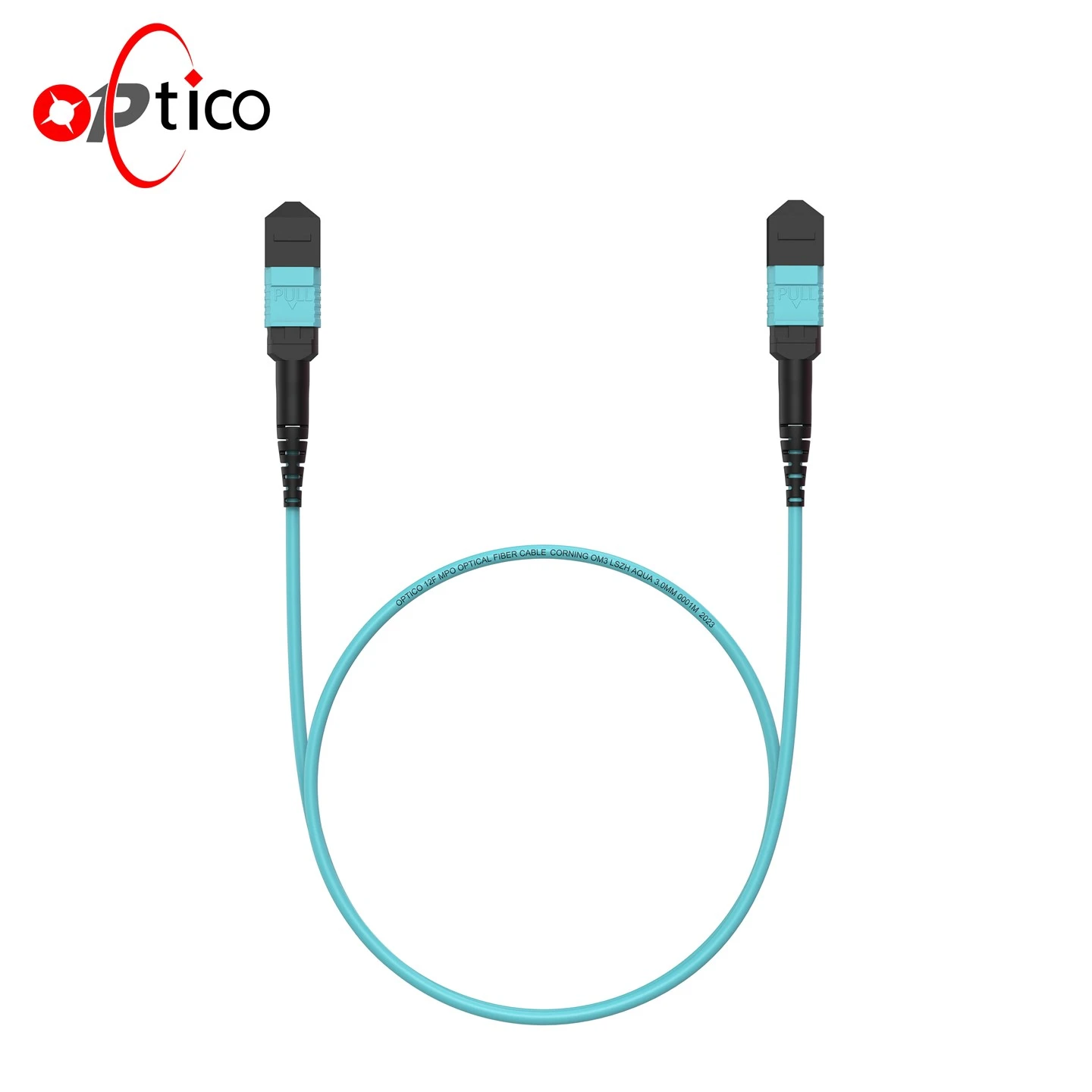

ОМ3 -кабель для багажника оборотна 12 волоконно -оптична шнура MTP/MPO







Кабель магістралі OM3, оборотний 12 волоконно-оптичний шнур MTP/MPO, використовуючи інноваційну технологію роз'єму MPO (мульти волокна), являє собою вершину рішень з підключенням волокон високої щільності.



Кабель для магістралі OM3 оборотний 12 волоконно -оптичний шнур MTP/MPO пропонує безперебійну сумісність з різними модулями приймача, що робить його універсальним вибором для різноманітних програм.



Незалежно від того, чи це налаштування FTTX або 40/100GSFP, SFP+ середовищ, що вимагають інтегрованих оптичних волоконних ліній, кабель для багажника OM3, оборотний 12 волоконно -оптичний шнур MTP/MPO, призначений для успіху.

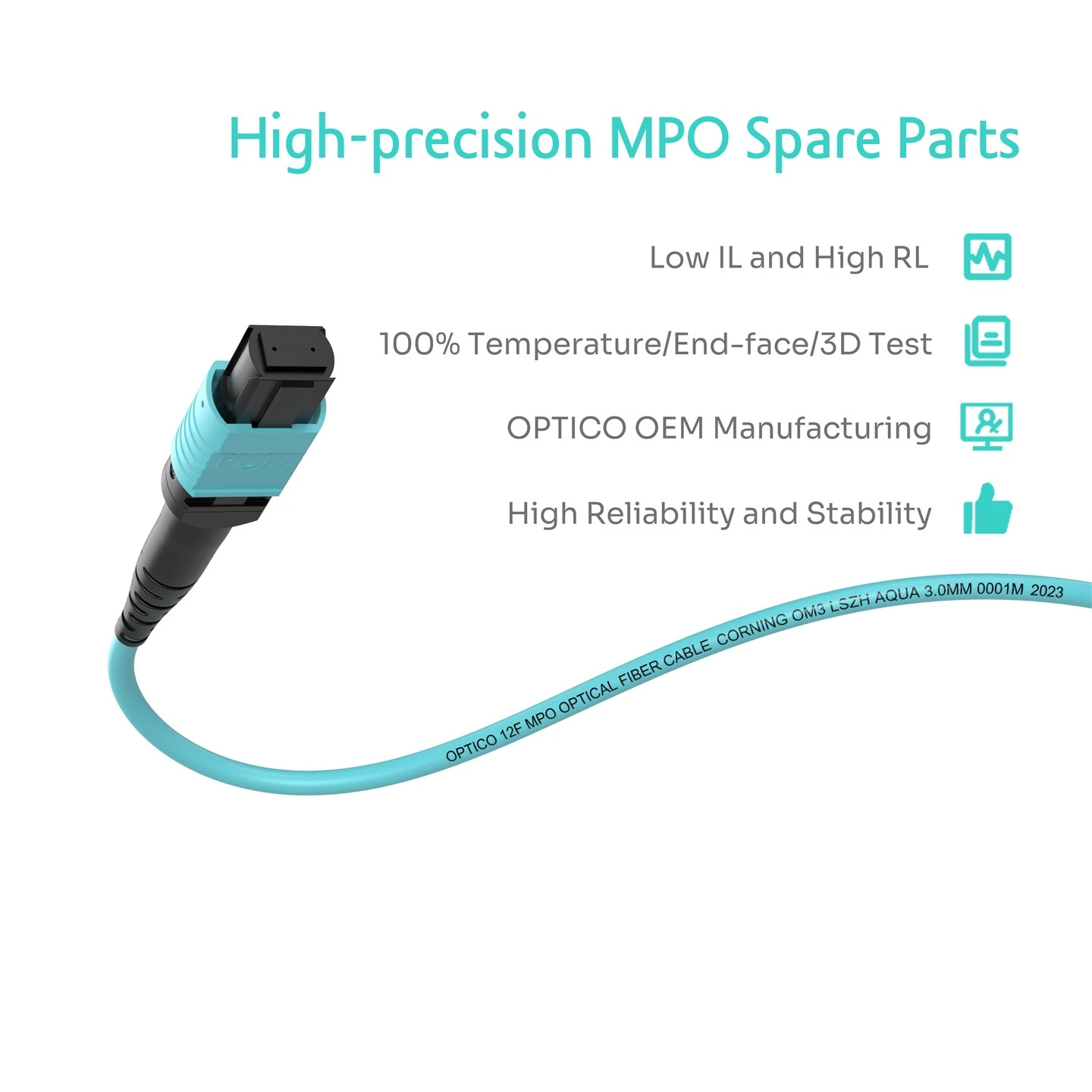

Кабель магістралі OM3 оборотний 12 волоконно -оптичний шнур MTP/MPO - це кабель магістратури MPO, що характеризується низькою втратою вставки та високою втратою повернення.

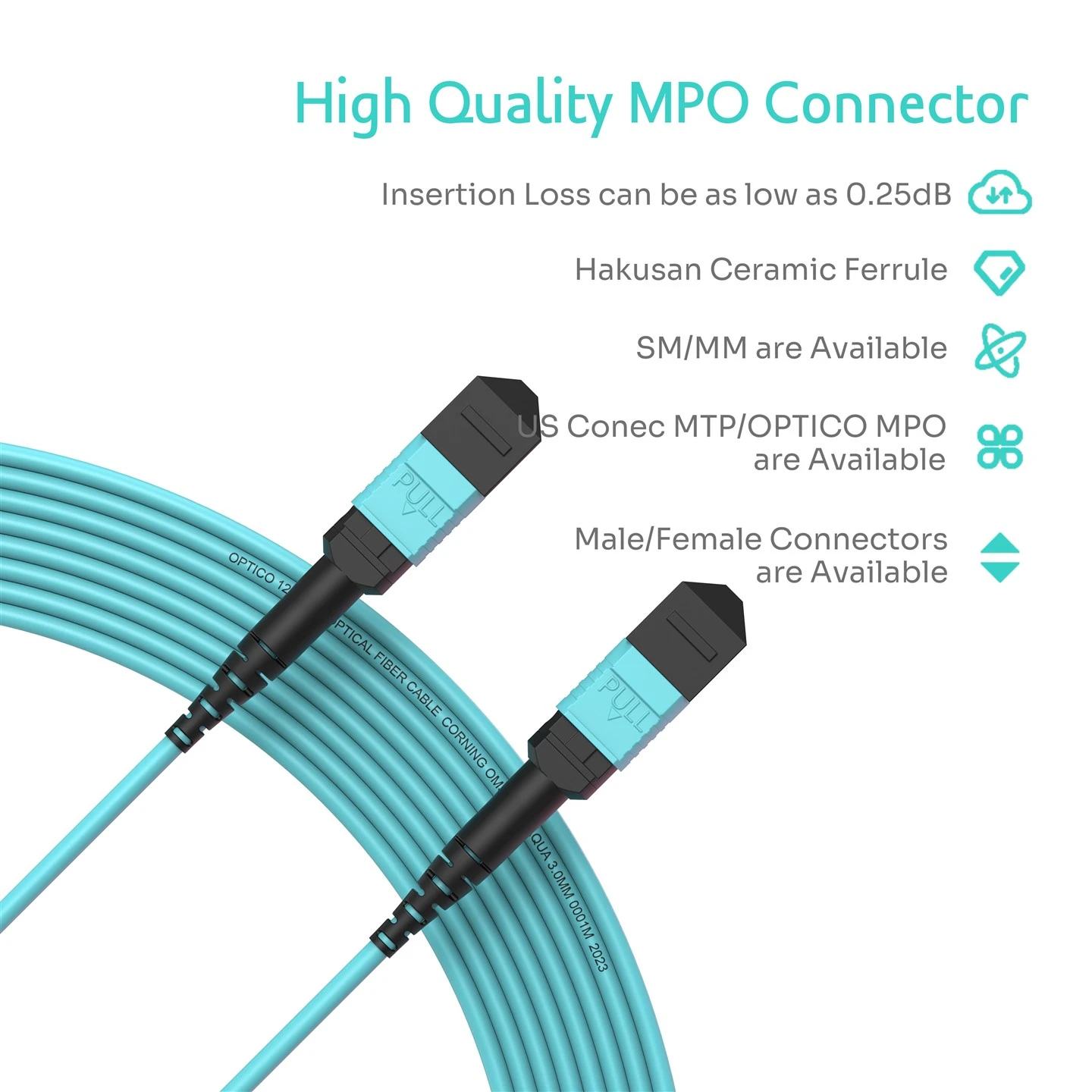

Кабель магістратури Optico MPO має вставку 0,3 дБ в мультимоді та 0,35 дБ в одному режимі.

Кабель магістратури Optico MPO можна налаштувати.





Фізичні властивості	Параметр

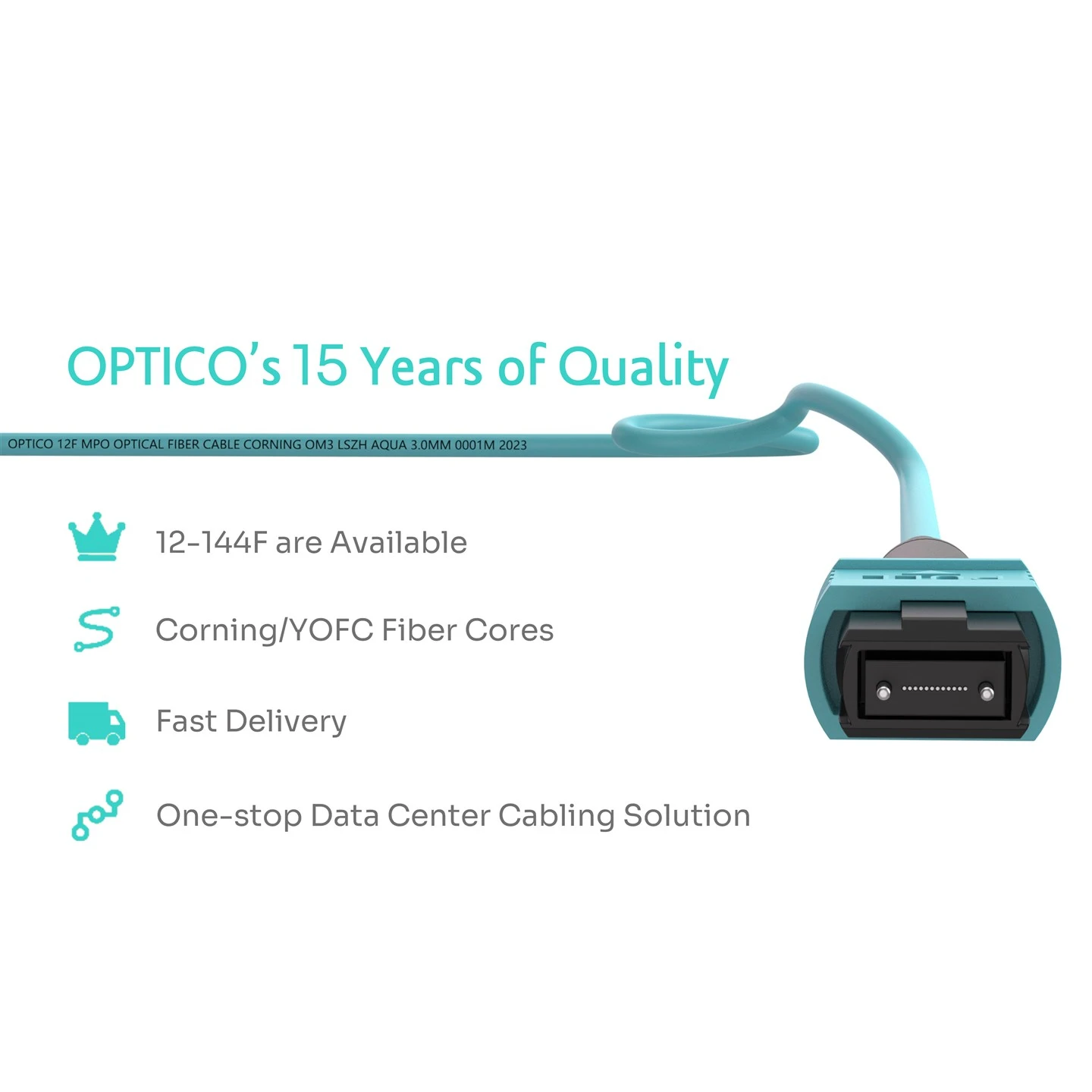

Кількість волокон	16.08.16/24/32/48 Волокна/користувацька
Режим волокна	SM (OS2)/мм (OM3/OM4/OM5)
Тип з'єднувача	США CONEC MTP Жінка/чоловік; MPO -жінка/чоловік
Полярність	Введіть A/B/C
Кабельна куртка	PVC/LSZH/OFNP
Колір куртки	Жовтий/Aqua/Magenta/Lime Green/Custom
Діаметр кабелю (мм)	3
Мінімальний радіус вигину	7.5
Довжина волокна та завантаження	Настроюється
Оптичні властивості	Параметр
Втрата вставки (БД)	Стандартна втрата	Низька втрата	Ультра низькі втрати
	Менше або дорівнює 0,7	SM менше або дорівнює 0,35, мм менше або дорівнює 0,5	Менше або дорівнює 0,25
Повернення втрати (БД)	SM більше або дорівнює 60, мм більше або дорівнює 20
Довжина хвилі (нм)	SM 1310/1550, MM 850/1300
Міцність на розтяг (n)	Довгостроковий		Короткий термін
	70N		220N
Робоча температура (ступінь)	-40 ~ +85
Температура зберігання (ступінь)	-20 ~ +70







































Optico володіє потужною командою інженерів, кресленнями з виробничих інструкцій, логотипами, кольорами, з'єднувачами, кількістю ядер та інших спеціальних вимог.



Ласкаво просимо зв’язатися з нами, щоб налаштувати ваші спеціальні вимоги.









40 г до 4х 10 г з'єднання



1. Основне рішення для кабелів:

а. Основне обладнання для підключення:
Використовуйте високоефективний перемикач у парі з 40G Base-SR4 QSFP + 850 NM 150M Оптичний модуль приймача для 40 ГБ/с.



б. Метод з'єднання волокон: ВикористанняLC UPC TO LC UPC ДУПЛЕКС ОМ5 мультимодні патчабо12-ядерні патч-шнури MTPдля з'єднань обладнання.



c. Управління волоконними кабелями: включити a12 × LC Duplex Pane Adapter SM -волокнаі aВисока щільність 1u-корпус стійки з розсувним ящикоморганізувати кабелі та зменшити безлад.



Крім того, використовуйте a12-портове панель MTPз подібнимСлід.



2. Ядро для доступу до з'єднання:

Підключіть основні та доступу до точок доступу за допомогоюMTP OM 4 12- Core Patch шнури.



3. Доступ до кабелівного рішення:

а. Основне обладнання для підключення: Включіть високопродуктивний перемикач з10G SFP+ Оптичний модуль приймача.



б. Метод з'єднання волокон:Використовуйте LC UPC для LC UPC Duplex Multimode Patch шнуриабо12-ядерні патч-шнури MTPдля з'єднань обладнання.



c. Управління волоконними кабелями:
Реалізація1U волокна панель, 12 LC Duplex ODFПоряд з високою щільністю 1U кріплення стелажів, вивантаженим розсувним ящиком для підтримки організованих кабелів.



Крім того, використовуйте a24F 2 × 12f MPO-6LC MPO CASSETTE, OM3, разом зВисокий корпус 1U кріплення з високою щільністю вивантажений розсувним ящикомДля підтримки організованих кабелів, щоб уникнути безладу.
